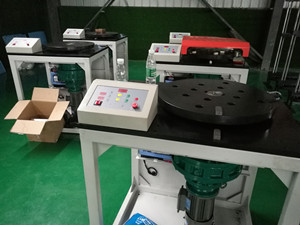

產品名稱：鋼筋彎曲試驗機
產品型號：GW-40/50
一、產品概述：
GW系列鋼筋彎曲試驗機,采用擺線針輪減速系統,PLC控制電器及精度,數顯器顯示角度,更有可靠限位,電動安全操控彎曲，零件更換簡便，工作噪音小，是目前最完善的彎曲試驗機。“鋼筋彎曲試驗機”是對鋼筋進行平面彎曲試驗的專用設備。該型鋼筋反向彎曲試驗機系根據最新標準GB/T1499.2-2018的要求，該設備符合YB/T5126-2003鋼筋混凝土用鋼筋彎曲和反向彎曲試驗方法的要求。
二、設備優勢：
1、單片機控制電器及精度，數顯器顯示角度。
2、限位裝置可靠性高、穩定性好。
3、增加防止鐵屑、螺釘泄露對設備危害措施。
4、附件結構合理，零件更換簡單。
5、電動安全操控彎曲，工作噪音小，環境清潔。
6、GW-40B型最大彎心輪徑5XФ40=200能滿足國內二三類鋼筋彎曲試驗機
7、GW-40C型最大彎心輪徑7XФ40=280能滿足進口四類鋼筋彎曲試驗機，最大試驗?zāi)苓_7倍鋼筋。
2018新標準中規定鋼筋反向彎曲試驗機在做反向彎曲試驗時，應先正向彎曲90度，然后把該試樣放在100℃+10℃溫度下保溫不低于30min，自然冷卻后再進行反向彎曲20°；這兩個彎曲角度應保持負載的情況下測試。
三、技術參數指標：
|
項 目
|
GW-28(25A)
|
GW-40B/C
|
GW-50A
|
|
彎曲鋼筋直徑范圍
|
Ф6-Ф25
|
Ф6-Ф40
|
Ф40-Ф50
|
|
金屬管正向彎曲角度
|
0°-180°內任意設定
|
0°-180°內任意設定
|
0°-180°內任意設定
|
|
金屬管反向彎曲角度
|
0°-180°內任意設定
|
0°-180°內任意設定
|
0°-180°內任意設定
|
|
工作盤轉速(r/min)
|
＜2
|
＜2
|
＜2
|
|
輥心距離
|
146
|
205
|
260
|
|
工作盤直徑
|
Ф580
|
Ф680
|
Ф950
|
|
電動機功率
|
1.5
|
1.5
|
5.5
|
|
隨機配標準彎心套
|
一套（Ф6-Ф25）
|
一套（Ф25-Ф40）
|
一套（Ф40-Ф50）
|
|
主機外形尺寸
|
980×780×1080
|
1200×900×1190
|
1470×1140×1190
|
|
機器重量
|
1100kg
|
1100kg
|
2600kg
|
|
